【DIY制作】电子数字猜器
70 年代著名游戏的便携式电子版本，您必须解码由对手组成的 4 色代码（从 6 种不同的颜色中选择），每次尝试时，对手都会指示正确位置的正确颜色数量和错误位置的正确颜色数量。通过这些辅助工具，玩家更接近解决方案。可用的尝试次数是预先确定的，在那些没有猜对之后，你输了，相反，你赢了。多年来，他们制作了各种版本，使用更复杂的代码或数字而不是颜色，我的版本使用数字。
我用Arduino创建的代码遵循以下规则： 在每次开始时，游戏都会生成一个随机的三位数数字，通过“A”键，最多可以更改 6 位数字，每按一次“A”键，它就会增加一位数字，最多 6 位，然后返回 3（假设循环）。 一旦您选择了密码的复杂性，您就可以输入第一次尝试，如果您在输入时出错，则必须使用“B”键进行确认，在使用“B”确认之前，您可以删除带有“C”键的数字，然后键入所需的数字。确认尝试后，屏幕上将显示尝试代码的反馈（类似于 70 年代制作的电子版“Invicta Electronic Master Mind”），即出现 2 位数字：“FLAG”下方左侧的第一个数字将表示在正确位置猜到的数字数量，而“X”下方右侧的数字将表示正确数字的数量，但位置错误。 ES中。 我选择用三位数的代码来玩 生成的我们不知道的密码：951 尝试 123，反馈 01（猜中了数字 （1），但位置不正确） 尝试 456，反馈 10（猜到的数字，在正确的位置 （5）） 尝试 789，反馈 01（猜到了一个数字 （9），但不在正确的位置） 尝试 159，反馈 12（一个数字在正确的地方猜到（5），两个猜到但在错误的地方（1 和 9） 尝试 195，反馈 03（数字都在那里 （1-9-5），但它们都在错误的地方） 尝试 951，反馈 30（数字现在都在正确的位置，你赢了！ 游戏会考虑并记住玩家使用多少次尝试来达成解决方案。
所以玩的关键是： “A” 循环更改密码的长度（从 3 到 6）。 “0 到 9”密码选择。 “B”确认要尝试的代码。 “C” 用作 BackSpace 键，用于更正不需要的条目。 “D”离开游戏，显示当前密码（未猜到），以及在此之前使用的尝试次数。 " * 显示每个代码长度（3-4-5 或 6）的“评分”记录，记录在屏幕上保留几秒钟。（它们存储在EEPROM中）。 一旦您猜出代码然后赢得游戏，就会显示密码和使用的尝试次数。 要从不可播放状态（例如初始屏幕或获胜摘要）继续，请按任意键。 它包含一个 1602 I2C 显示屏和一个带 USB-Micro 端口的 Ardunio Nano。键盘是 4X4 薄膜。 游戏使用 3 节 AA 电池运行。我故意不想用可充电锂电池做充电电路，首先是为了保持我所能保持的复古精神，然后考虑到消耗没有多大意义。 但是，让我们看看您需要什么以及如何制作它......
70 年代著名游戏的便携式电子版本，需要解码对手组成的 4 色代码（从 6 种不同的颜色中选择），每次尝试时，对手都会指示正确位置的正确颜色数量和错误位置的正确颜色数量。通过这些辅助工具，玩家更接近解决方案。可用的尝试次数是预先确定的，如果你通过了这些尝试而没有猜到你输了，相反你赢了。多年来，他们制作了各种版本，使用更复杂的代码或数字而不是颜色，我的版本使用数字。 我使用Arduino创建的代码遵循以下规则： 在每次开始时，游戏都会生成一个随机的三位数数字，使用“A”键，可以将其更改为最多6位数字;每次按下“A”键时，它都会增加一位数字，最多达到 6，然后返回到 3（假设循环）。 一旦您选择了密码的复杂性，您就可以输入第一次尝试，必须用“B”键确认;如果输入错误，在使用“B”确认之前，您可以删除带有“C”键的数字，然后键入所需的数字。一旦确认尝试，屏幕上将显示尝试代码的反馈（类似于 1970 年代也生产的电子版“Invicta Electronic Master Mind”），即会出现 2 位数字：“FLAG”下方左侧的第一个数字将指示在正确位置猜到的数字数量， 而“X”下方右侧的数字将表示正确数字的数量，但位置错误。 例如。 我选择用三位数的代码来玩 生成的密码，我们不知道：951 尝试 123，反馈 01（猜到了一个数字 （1），但不在正确的位置） 尝试 456，反馈 10（猜到的数字并在正确的位置 （5）） 尝试 789，反馈 01（一个猜测的数字 （9），但不在正确的位置） 尝试 159，反馈 12（一个数字猜到并在正确的位置 （5），两个猜到但在错误的位置（1 和 9） 尝试 195，反馈 03（数字都在那里 （1-9-5），但它们都在错误的地方） 尝试 951，反馈 30（数字现在都在正确的地方，你赢了！ 游戏会考虑并记住玩家需要多少次尝试才能找到解决方案。
所以玩的关键是： “A” 循环修改密码的长度（从 3 到 6）。 “0 到 9”密码数字。 “B” 确认要尝试的代码。 “C”的工作方式类似于BackSpace键，用于更正不需要的条目。 “D”退出游戏，显示当前密码（未猜到）以及在此之前所做的尝试。 “ * ” 显示每个代码长度（3-4-5 或 6）的“分数”记录，记录在屏幕上保留几秒钟。（它们存储在 EEPROM 中）。
一旦您猜到了代码并因此赢得了游戏，就会显示密码和尝试次数。 要从不可播放状态（例如初始屏幕或胜利摘要）继续，请按任意键。 包含一个 I2C 1602 显示器和一个带 USB-Micro 端口的 Ardunio Nano。键盘是 4X4 薄膜。 游戏使用 3 节 AA 电池运行。我故意不想用可充电锂电池创建充电电路，首先是为了尽可能地保持复古精神，然后考虑到消耗没有多大意义。
但是，让我们看看需要什么以及如何实现它......

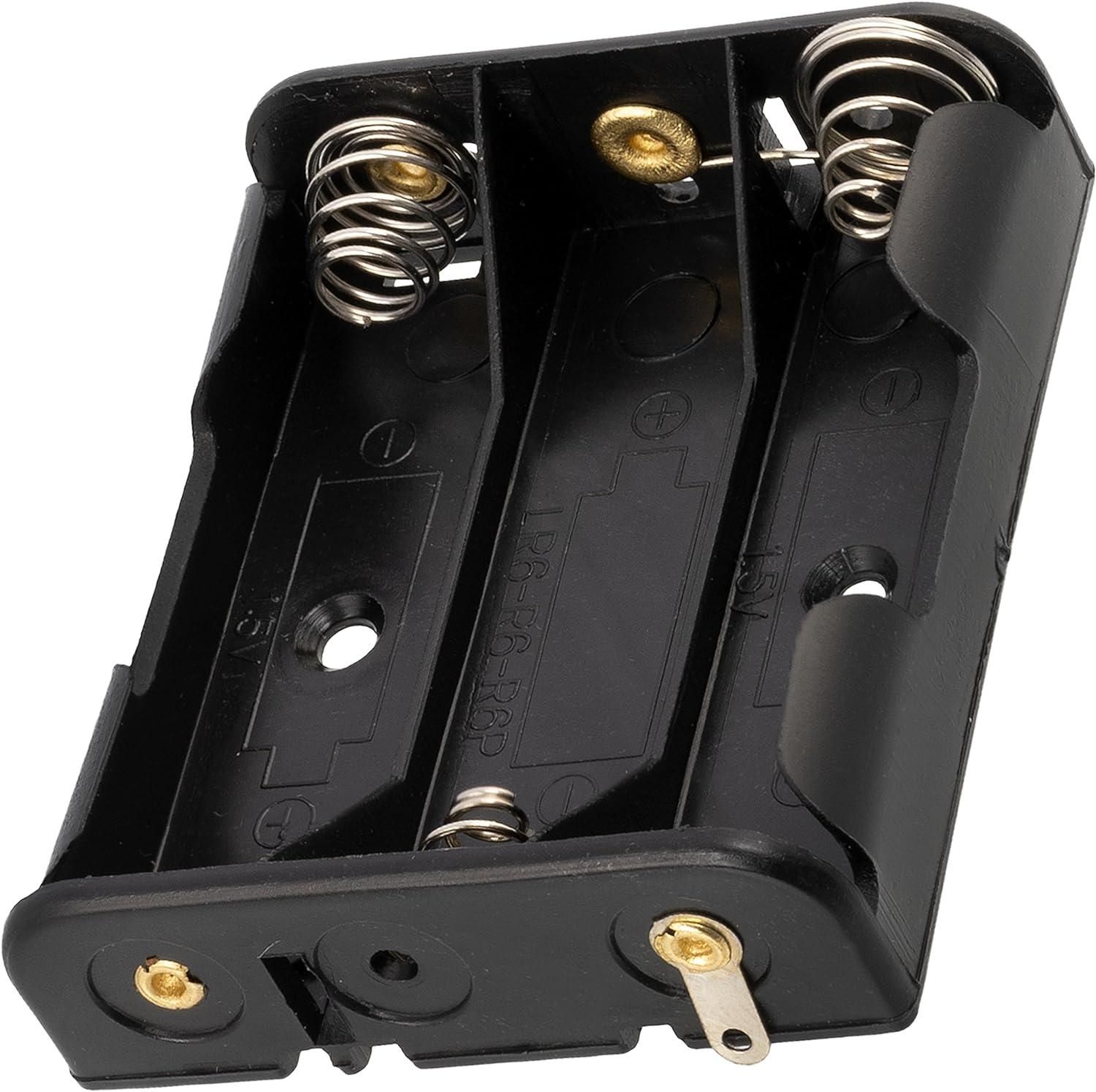

所需材料
虽然即使在 4.5V 电压下，整个事情似乎也能正常工作，但显示屏在 5V 时呈现得更多，所以我添加了一个 5V 稳压的升压电源。我本可以使用 4 节电池并解决这个问题，但它会增加占地面积，老实说它已经足够大了。
虽然在4.5V电压下一切似乎都很好，但显示器在5V电压下表现更好，所以我添加了一个5V稳压的升压电源。我本可以使用 4 节电池并解决这个问题，但它会增加体积，老实说它已经很大了。
老实说，我使用了 Arduino Nano 包装盒中的 15 个引脚（按尺寸切割）
所需工具 烙铁 焊工
制作步骤
第 1 步：设计电路图

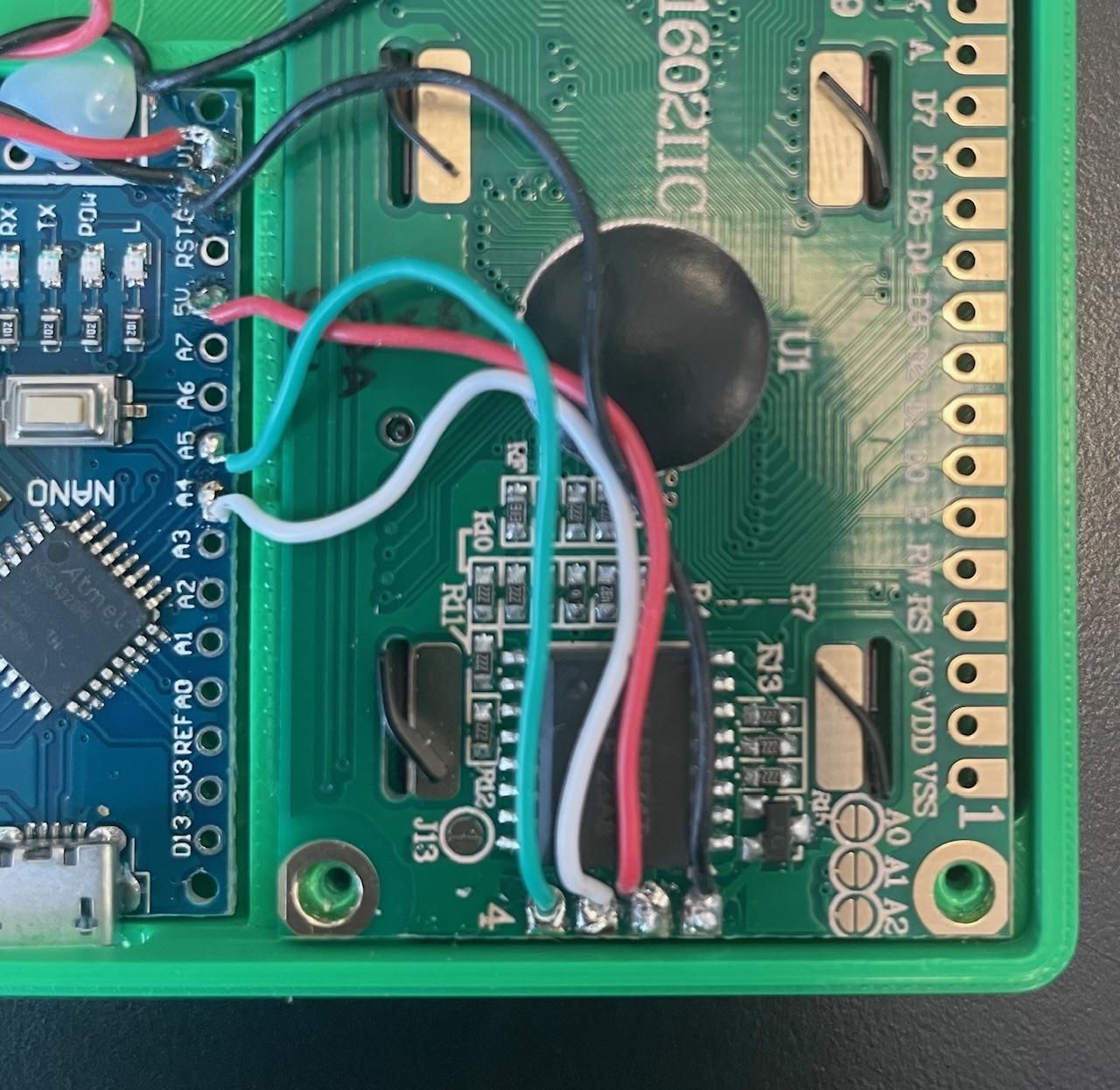

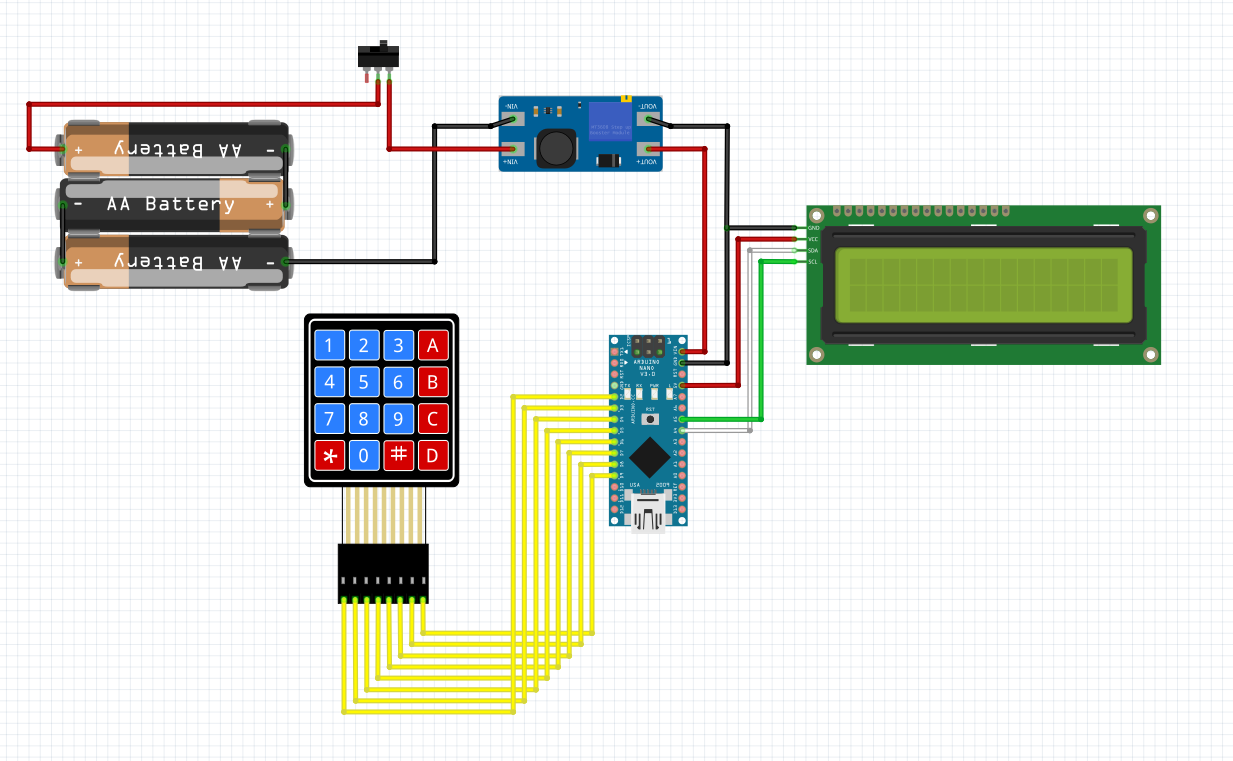

在图片中，所有组件的连接图和实际组件。 将 8 根电缆焊接到 8 针梳子上，然后焊接到 Arduino Nano（从 D2 到 D9）上（注意正确的顺序），检查几次，如果你错了，没有什么会爆炸，但没有什么可以正常工作。如果键盘出现故障，可能是您已经将连接器从里到外插入，请尝试将其翻转过来。 还要按照说明将显示器连接到 Nano。（SDA>A4 / SCL>A5 / GND>GND / VCC>VIN） 在任何情况下，您都可以在将组件插入零件之前连接所有组件。 隔离未覆盖的斑点以避免出现问题。
在图像中，所有组件和实际组件的连接图。 将 8 根电缆焊接到 8 针梳子上，然后焊接到 Arduino Nano（从 D2 到 D9）上，尊重图（注意正确的顺序），检查几次，如果犯了错误，没有什么会爆炸，但没有什么可以正常工作。如果键盘工作不正常，则可能是您向后插入了连接器，请尝试转动它。 同时按照指示将显示器连接到 Nano。 （SDA>A4 / SCL>A5 / GND>GND / VCC>VIN） 在任何情况下，您都可以在将组件插入零件之前将所有东西连接起来。 隔离暴露点以避免出现问题。
第 2 步：打印零件另外 3 张图片

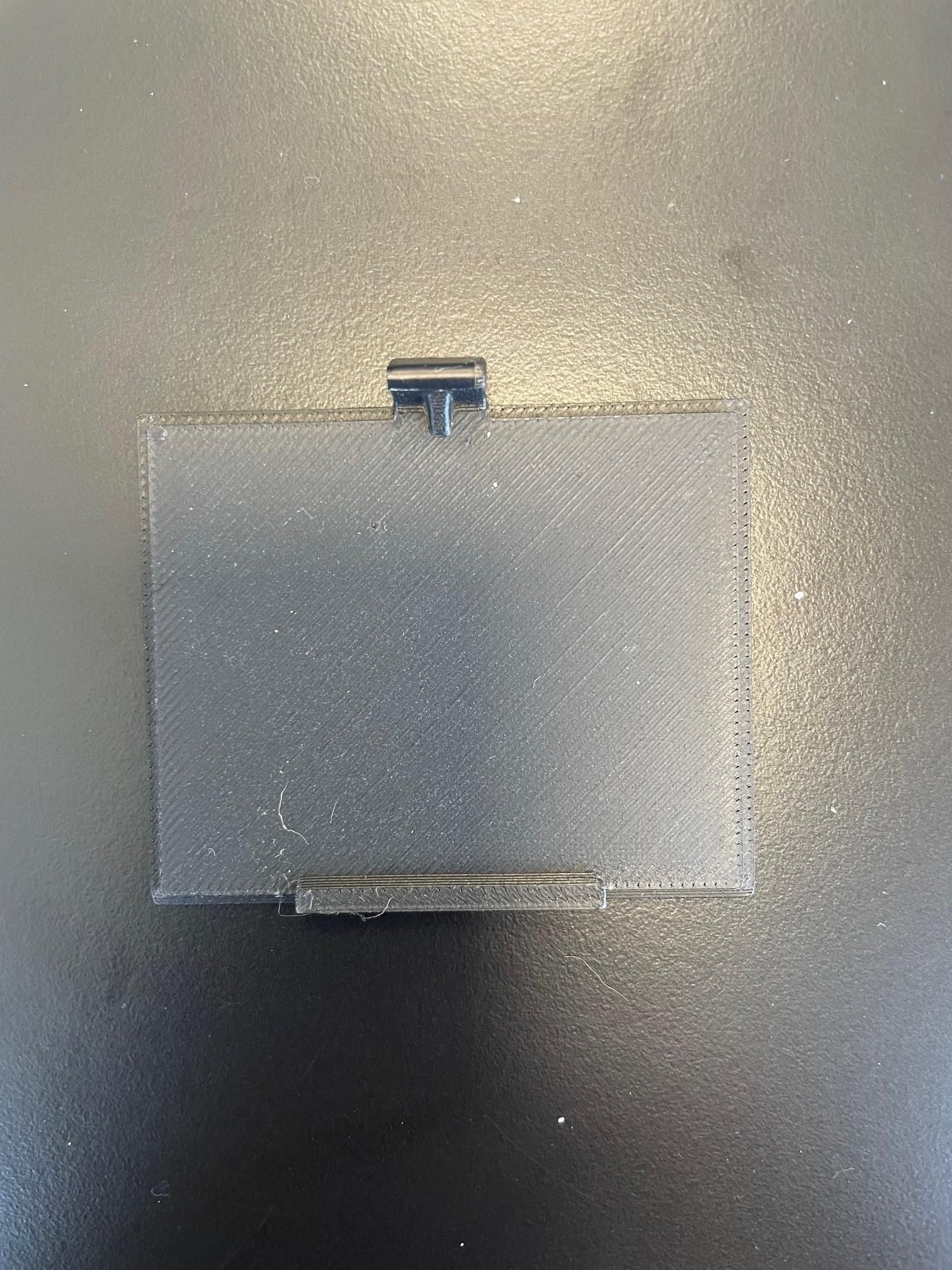

零件可以用PLA打印成你想要的颜色，让你的想象力尽情发挥。

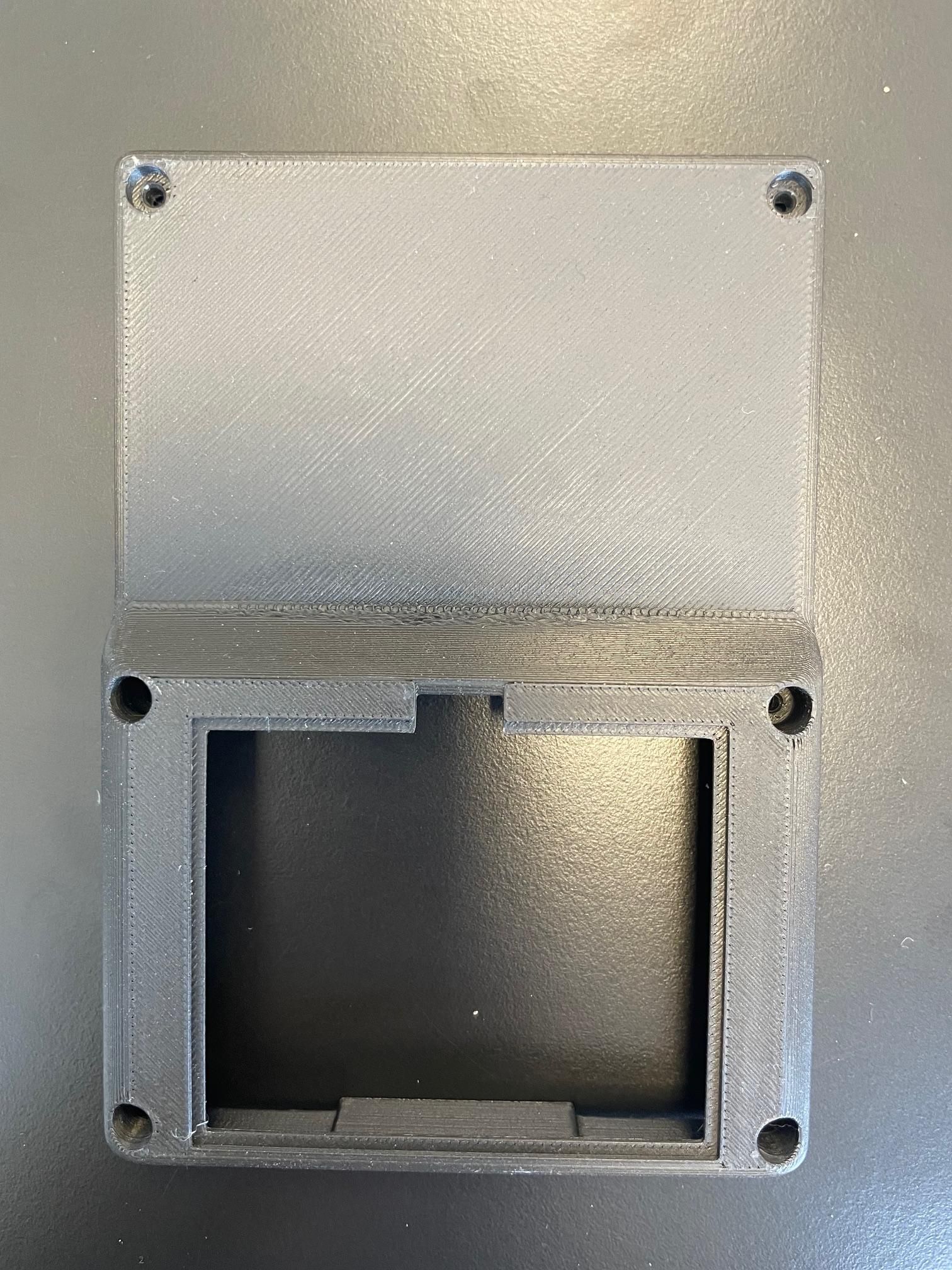

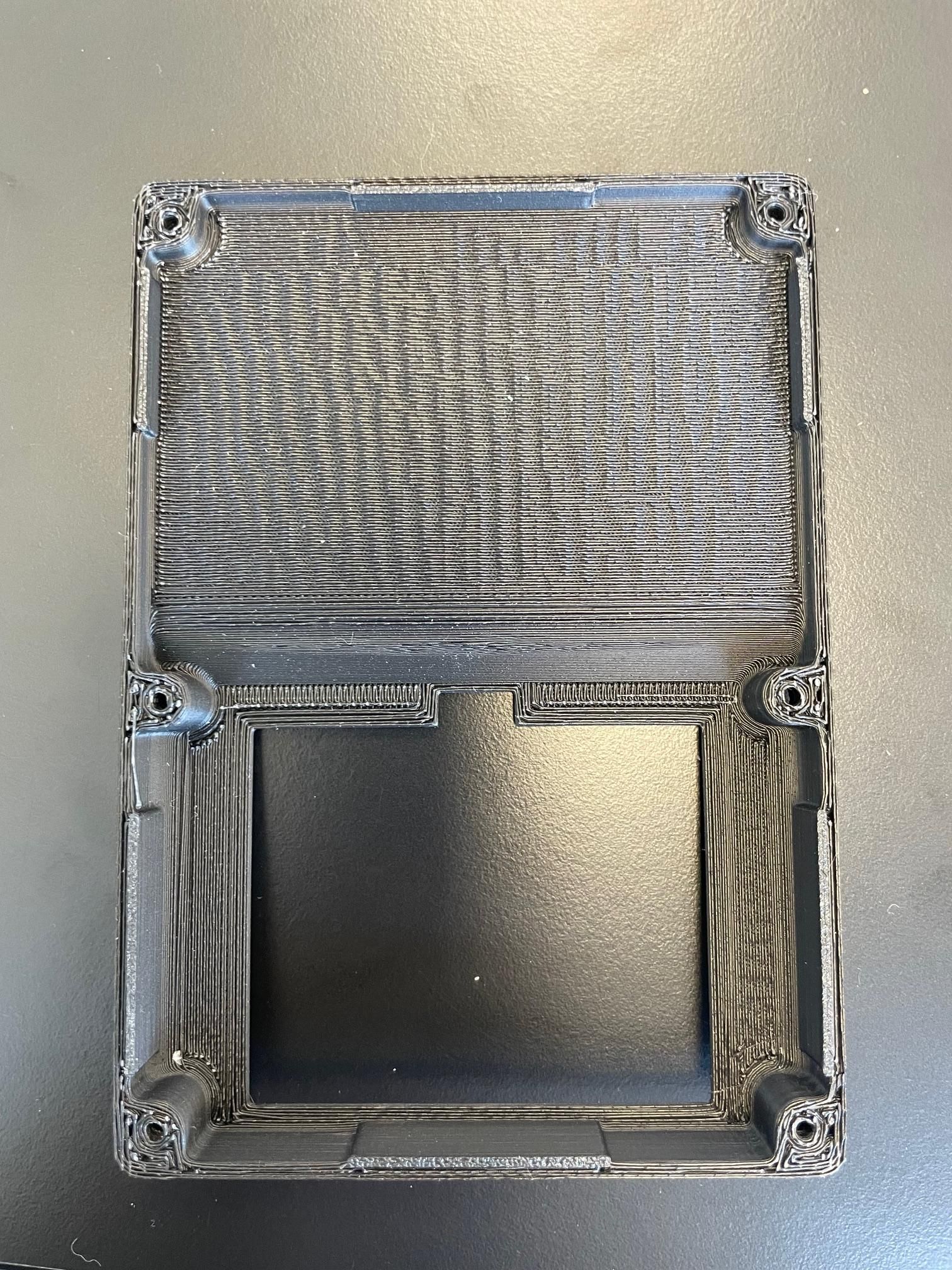

在图片中，您可以清楚地看到我如何将它们相对于打印床进行定位。层可以很容易地保持在经典的0.2mm，记得激活支撑。鉴于电池盖关闭杆的脆弱性，在使用之前，我建议您在杠杆的曲线上贴上一条绝缘胶带，并将厚度的泡沫橡胶插入插槽中，在照片中它应该清晰可见。这是为了防止它在第一次使用时损坏。
无论如何，如果您熟悉CAD并想反击，那么众所周知，一切都可以改进。因此，如果您想重新设计它，请自己看看。我认为，其他两部分已经到位。
零件可以用PLA打印成您想要的颜色，随心所欲。
在图像中，您可以清楚地看到我如何将它们相对于打印床进行定位。该层可以很容易地保持在经典的0.2mm，记得激活支撑。鉴于电池盖闭合杆的脆弱性，在使用之前，我建议在杆的曲线上贴上一条绝缘胶带，并在插槽中插入一层泡沫橡胶，它应该在照片中清晰可见。这是为了避免在第一次使用它时损坏它。
无论如何，如果您熟悉 CAD 并想搞砸，众所周知，一切都可以改进。所以看看你是否想重新设计它。我认为其他两部分已经按原样到位。
附件
第 3 步：组装另外 5 张图片

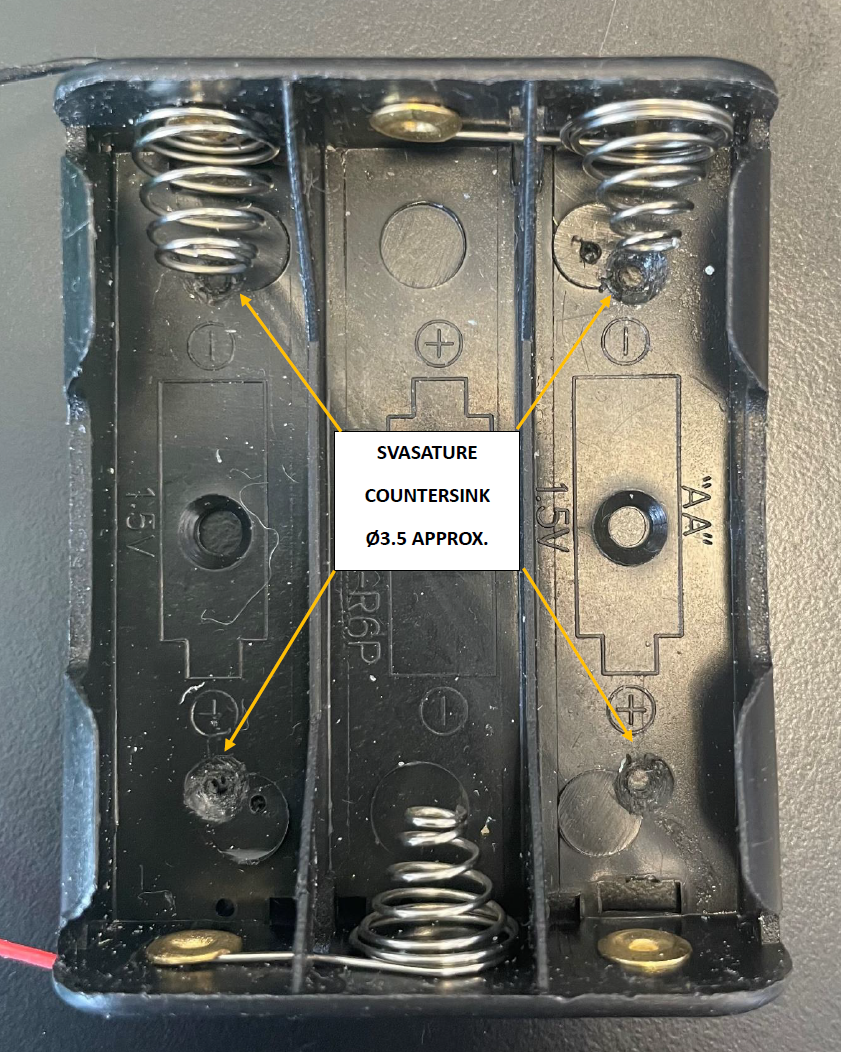

电池座在中央部分有两个固定孔，在这些孔下，键盘的扁平电缆将通过，然后必须制作新孔，快速操作。在图片中，有在哪里钻孔的迹象。请记住对电池侧的孔进行锪孔埋头。

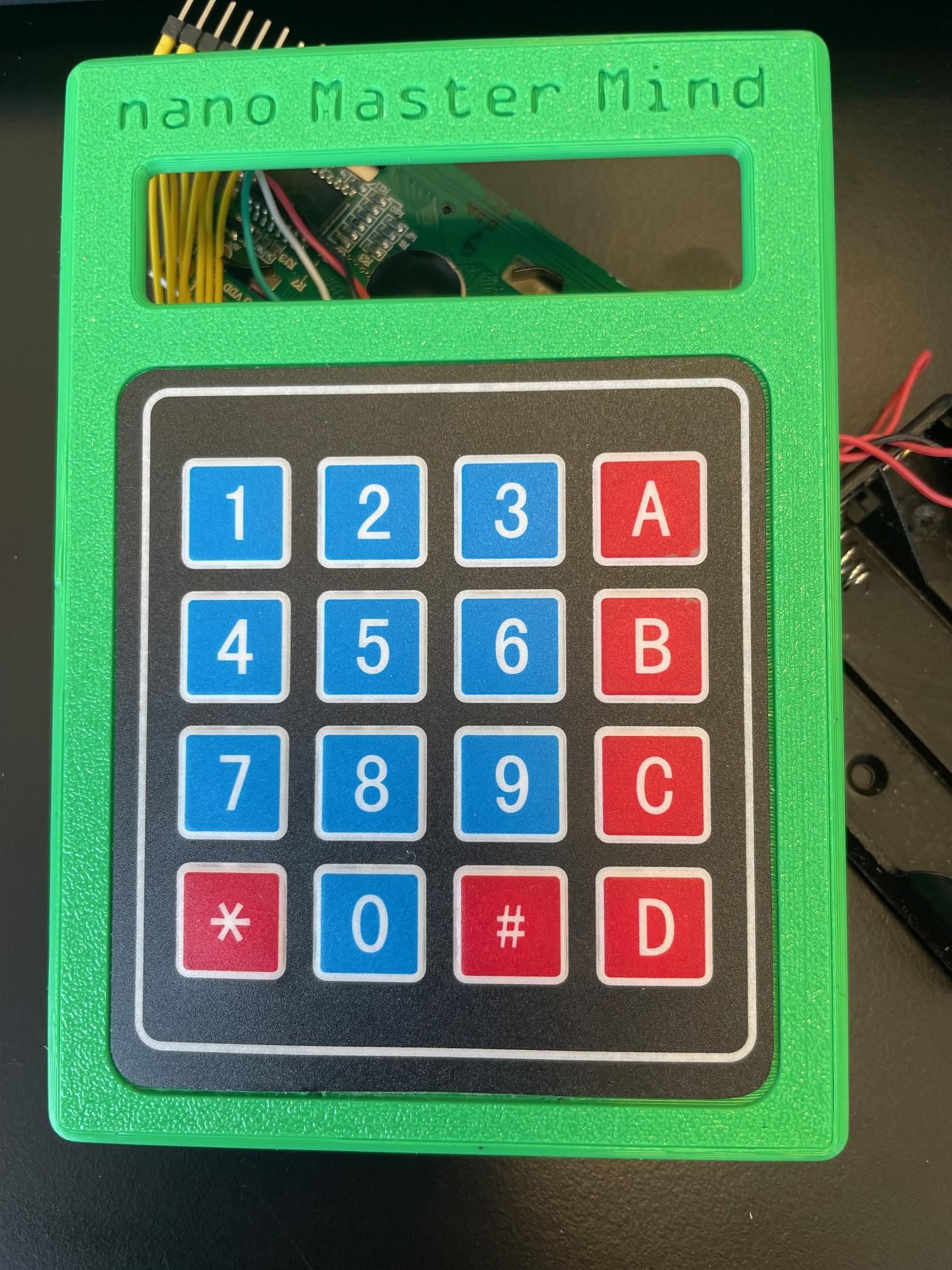

取下数字键盘贴纸的保护膜，将扁平电缆穿过前面的槽口后，将键盘定位如图所示。前面部分没问题，现在让我们转动零件以插入其余组件。
按照指示拧紧显示器，使用两颗 M2X5 螺丝，将控制杆穿过窗口，然后将机身压入到位，用烙铁尖端稍微变形 PLA 座椅以锁定它（或使用一滴热胶）。相同的过程也适用于Arduino Nano板。
弯曲键盘的扁平电缆并将其放在电池座下方，然后用四个 M2x5 螺钉拧紧电池座。

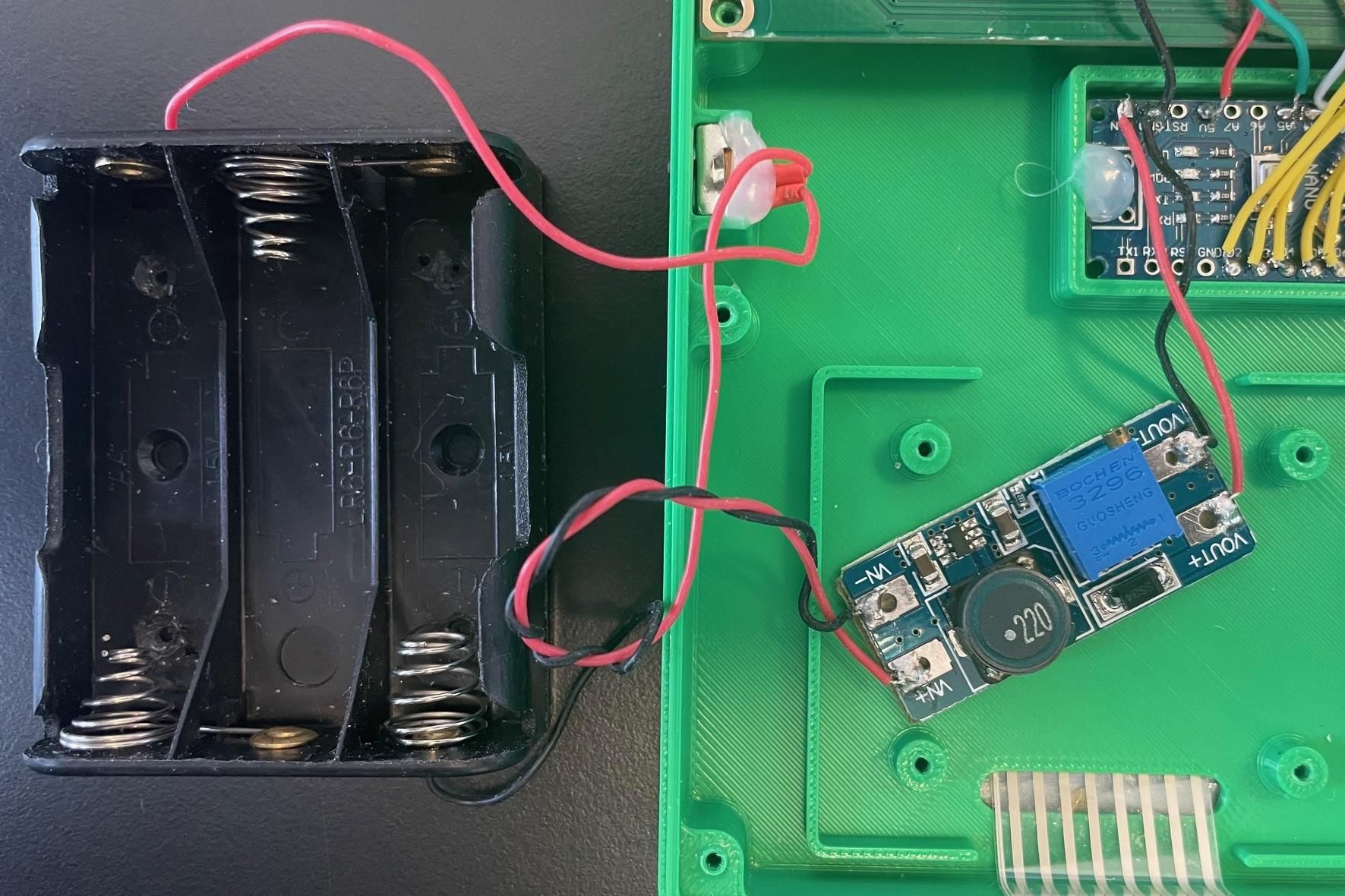

如图所示定位升压，连接键盘连接器，然后小心使用电缆，用六个 M2x10 螺钉拧紧所有东西，用后盖关闭所有东西。拧紧不要过度。 我们可以在对Arduino进行编程后放置电池。
电池座在中央部分有两个固定孔，键盘的扁平电缆将从这些孔下方穿过，因此必须制作新孔，操作快速。在图像中，有钻孔位置的指示。请记住对电池侧的孔进行锪孔埋头。
从数字键盘贴纸上取下保护膜，将扁平电缆穿过正面的槽口后，将键盘放置在照片中。前部没问题，现在让我们转动零件以插入其余组件。 按照指示拧紧显示屏，使用两颗 M2X5 螺丝，将操纵杆穿过窗户，然后将机身压入到位，用烙铁尖端稍微变形 PLA 座椅以阻挡它（或使用一滴热胶）。相同的过程也适用于Arduino Nano板。
折叠键盘的扁平电缆并将其放在电池座下方，然后用四个 M2x5 螺丝拧紧电池座。
按照指示放置升压，连接键盘连接器，然后注意电缆，用后盖关闭所有东西，用六个 M2x10 螺钉拧紧所有东西。收紧不要夸张。 我们可以在对Arduino进行编程后放置电池。
第 4 步：Arduino 程序
要加载 .hex 代码，您只需要一根微型 USB 电缆，搜索并下载软件“ AVRDUDESS”并将其设置为如图所示。
要重置 eeprom 内存以删除存在的任何记录，请先加载文件 （eeprom_eraser.hex），游戏显示屏将指示它已被删除。 您现在可以上传程序文件 （NanoMasterMind_v3.hex）。
如果一切顺利，在拔下 USB 插头并以正确的方式放置 3 节 AA 电池后，您应该可以让游戏正常工作。 对于任何错误，我提前道歉，英文版也是自动翻译的，所以会充满错误。 小时。。。关闭电池仓并享受。
最后，我声明，对于因本指南而对人或物造成的任何性质的损害，我概不负责。你可以自由地不遵循它。
要下载 .hex 代码，您只需要一根microUSB 数据线，搜索并下载“AVRDUDESS”软件并将其设置为如图所示。
要重置 eeprom 内存以消除存在的任何记录，请先加载文件 （eeprom_eraser.hex），游戏显示屏将指示删除。
此时，您可以加载程序文件 （NanoMasterMind_v3.hex）。
如果一切顺利，在拔下 USB 插头并正确插入 3 节 AA 电池后，您应该可以让游戏正常工作。
对于任何错误，我提前道歉，英文版也是自动翻译的，所以会充满错误。
现在。。。关闭电池仓并享受。
最后，我声明，对于本指南对人或物造成的任何性质的损害，我不承担任何责任。你可以自由地不跟着她。
