2.4G无线射频模块 双向透传 UART串口无线模块 内置51MCU SUN6206 可定制开发

资料联系客服
下载地址：http://bbs.sunsili.com/thread-225510-1-1.html

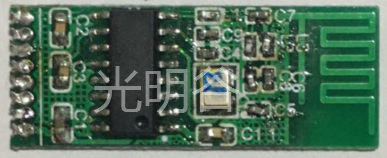

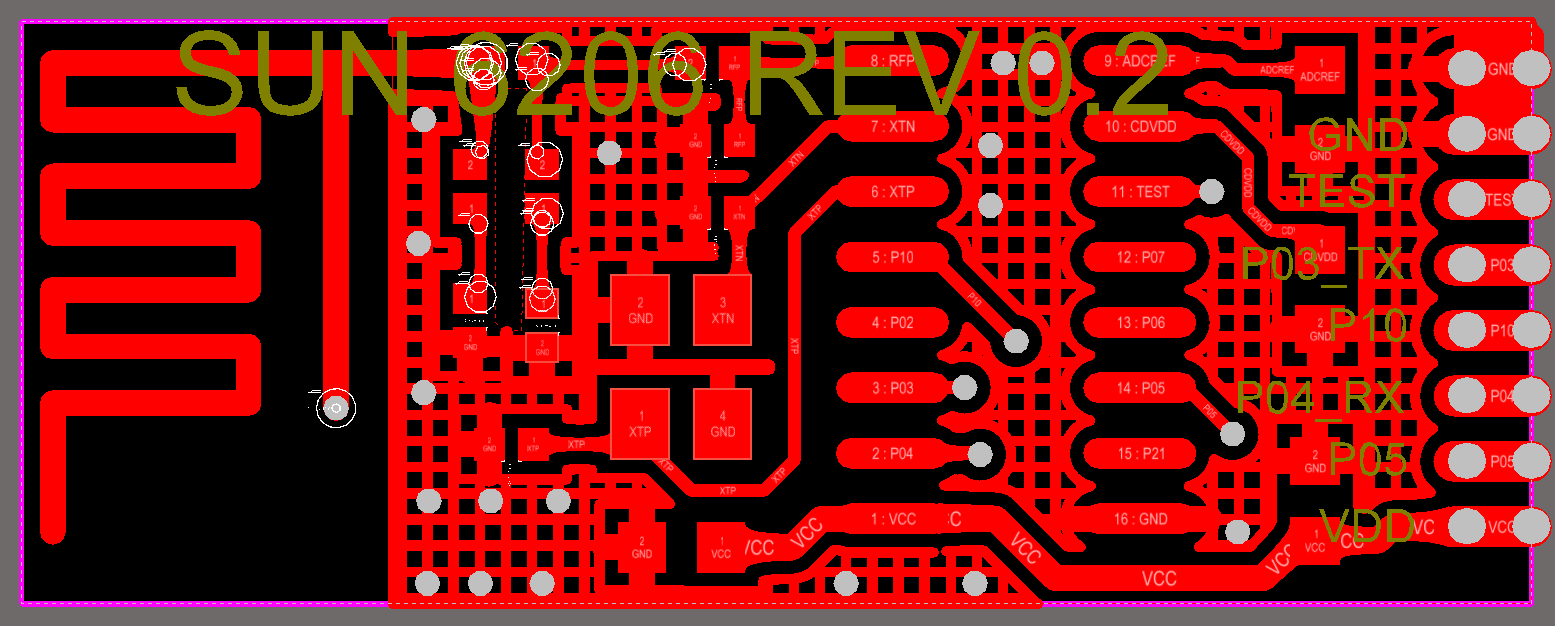

1.     模块外形及引脚1.1模块外形及引脚


1
VDD
电源正极，电压范围：3.0V~3.6V
2
RXD
串口接收脚，接设备或MCU的TXD
3
TXD
串口发送脚，接设备或MCU的RXD
4
GND
电源负极（地）

1.2 模块参数
频率 2400MHz ~ 2480Hz (AT 指令调节)
电压 2.8V~3.6V
电流 透传约 18mA，配置模式约 5mA
发射功率 -16dBm ~ +8dBm(AT 指令调节)
传输距离 空旷 40 米到 100 米


1.3 模块注意事项
本模块是串口数据透明传输模块，同一个模块即可以接收，又可以发送.默认为接收模式，当接收串口数据后，为发送模式，发送串口接收的数据，发送完成后，又回接收模式。

（1） 重新上电后，初始化配置数据为：
波特率 19200
广播通道为 2445 (避开了 WIFI 通道)
自动重发次数为 10 次
发射功率为+8dbm，空口速率为 500Kbps
TXID 为 CB26729C61
（2）. 常规数据包长度可为 1~32 任意长度，最小发送间隔时间如下：
波特率 19200
32 字节
最小发送间隔 30ms
波特率 14400
32 字节
最小发送间隔 40ms
波特率 9600
32 字节
最小发送间隔 50ms
波特率 4800
32 字节
最小发送间隔 75ms
波特率 2400
32 字节
最小发送间隔 150ms

1.4 典型应用

1）PC通过USB转串口，转2.4G无线信号
2）MCU与2.4G无线模块通信。

1.4 特性

²        无需研究复杂的2.4G芯片寄存器配置，会使用串口，即可快速2.4G无线通信产品。
²        经过千万次测试，通信稳定，不丢包。
