基于Qualcomm QCC3001/TWS迷你型入耳式蓝牙耳机方案

隨著目前生活水準的提高，人們對音樂的喜愛也逐漸上升。由以前的卡拉OK、KTV、MP3、MP4等等的有線音樂，逐漸向無線藍牙音樂偏轉。本方案就是採用高通CSR提出QCC3001藍牙晶片技術，滿足人們嚮往迷你型的TWS藍牙耳機而設計的方案。

QCC300X是屬於FLASH版的晶片系列，是高通以前ROM版8x系列和6x系列晶片的升級版，對比功能更完善，功耗更小，傳出距離更遠，封裝要小，並且支持藍牙5.0，價格也比較實惠。

► 場景應用圖

► 產品實體圖

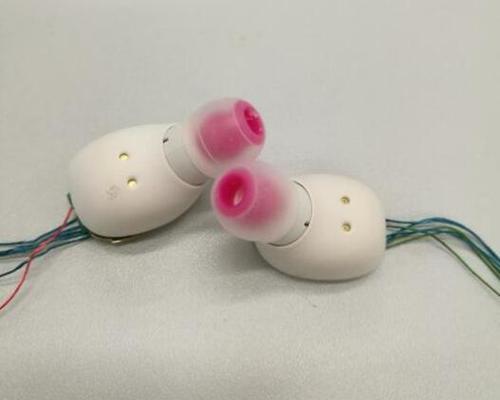

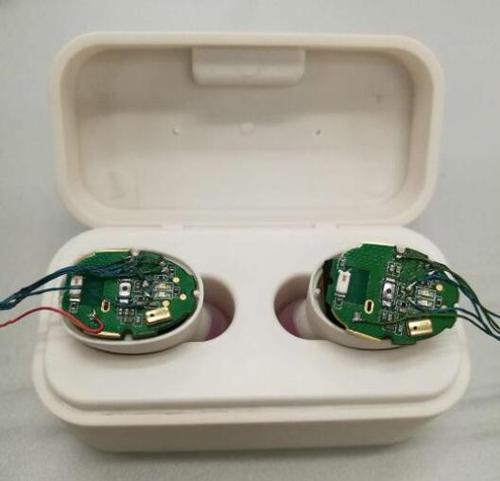

► 展示版照片

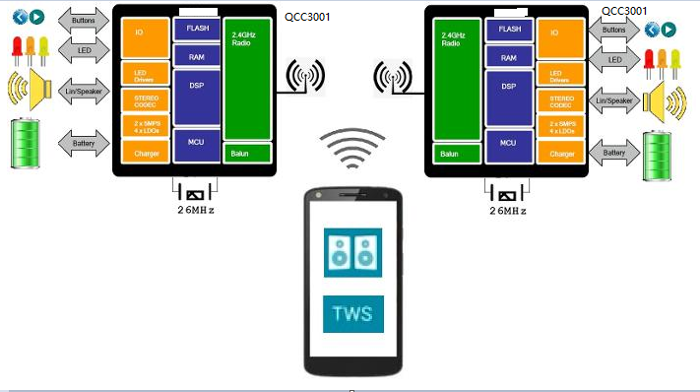

► 方案方塊圖

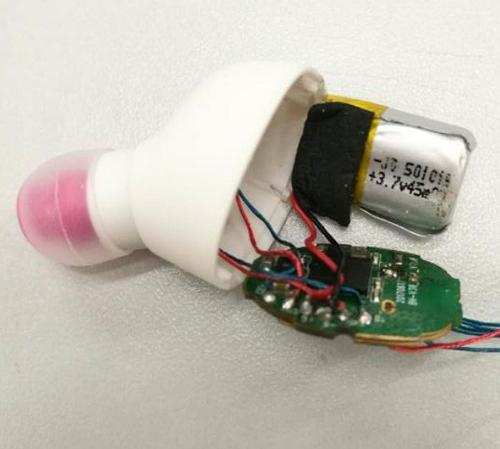

► 產品拆解圖

► 核心技術優勢

1. 藍牙5.0版本 QCC3001晶片單聲聲道聲，藍牙5.0協議，2. IC封裝：BGA 5.5*5.5*1.0mm，WLCSP3.9*3.6*1.0mm.3. 支持GAIA,BLE(APP)4. 最大發射功率9dB(class 1).5. HFP v1.7,HSP v1.2,A2DP v1.3, AVRCP v1.66. 功能可按要求做到（按鍵，通話，播放音樂，10段EQ, CVC, 顯示，等等)

► 方案規格

1. 內置鋰電池快速充電電路，減少週邊電路設計.2. 充電電流最高可以達到150mA3. 內置強大的噪音消除電路，通話聲音更清晰(CVC降噪）4. 內置高品質的DAC轉換電路：信噪比95dB5. 內嵌最強大的Kalimba DSP資料處理器，完成各種數位語音處理6. 較高的藍牙版本：Bluetooth V5.0，極高的軟體相容性7. 極低的功耗：100mA鋰電池可以連續通話8小時以上8. 極遠的傳輸距離：射頻Class1功率級別9. 高品質音訊廣播協議：A2DP 、AVRCP遠端控制協議10. 具備HFP / HSP , 支持同時連接兩部手機11. 多音訊格式解碼功能： SBC、MP3、AAC
