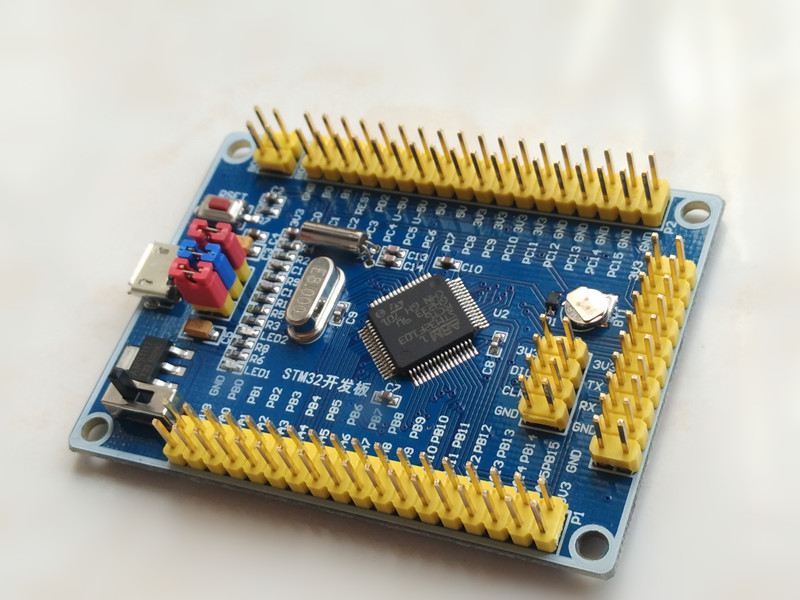

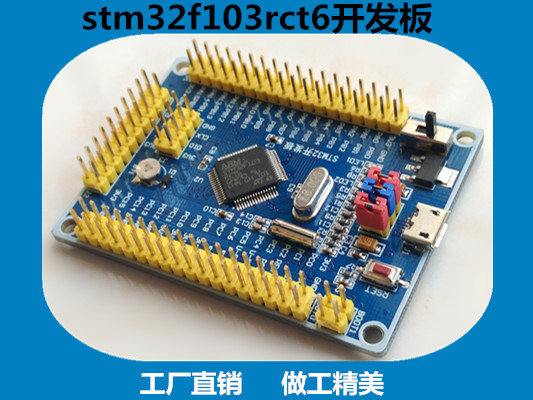

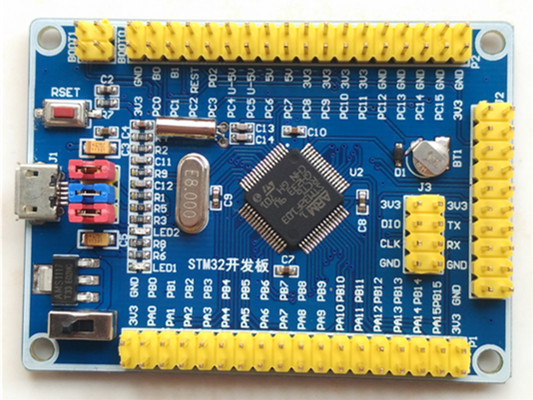

| STM32F103RCT6开发板M3单片机核芯小系统板学习板 带USB JTAG接口 包装 发货清单： 开发板主板 1块(防静电全密封包装） USB线 1个  －－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－ 开发板简介 Jlink v9仿真器（特价促销）购买链接： ARM仿真器下载器JLINK V9 STM调试器 编程器 不掉固件-淘宝网 (taobao.com)  光明谷SUN_STM32mini开发板的板载资源介绍 1、主控芯片之一：STM32F103RCT6 内 核：Cortex-M3 32-bit RISC； 工作频率：72MHz，1.25 DMIPS/MHz； 工作电压：2-3.6V； 封 装：LQFP64； I/O 口数量：51个； 存储资源：256K Flash，48K RAM； 接口资源：2 x SPI，5 x USART，2 x I2S，2 x I2C； 1 x SDIO，1 x USB，1 x CAN； 模数转换：3xADC（12位），2xDA（12位，1us，分时16通道）； 调试下载：支持 JTAG/SWD 接口的调试下载，支持 IAP。 2、电源及后备电源电路 USB供电 /USB接口电路图  开发板采用现在主流的 MicroUSB 接口，也就是手 机的 USB 接口，所以电源线随处都有使用极为方便。选用优质的贴 片拨动开关 S2做电源开关，代替自锁按键。电源芯片采用 L1117_3.3 大电流稳压模块，前后级都采用10uf 的钽电容和0.1uf 的电容滤波去 耦降低电源的纹波，保证在大负载下系统稳定运行。后备电源 VBAT 采用精工公司的一款法拉电容 XH414存能，用二极管做隔离，在正 常供电下能为电容迅速充电，断电时能自动启动备用电源供电，并且 保证供电时间大于12小时。同时 USB 接口上的 D+和 D-也连接到 STM32的 PA11和 PA12引脚，可用于 USB 项目的开发，如果不使用 该功能可以将短路帽 DJ1/2和 DJ1/3（即 DJ1靠近电源芯片的两个短路 帽 ）断开。 实物展示     提供资料 支持操作系统： 鸿蒙LiteOS RT-thread FredRTOS uCos等嵌入式操作系统 －－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－ 资料下载 资料下载（由于淘宝禁步外链接复制 到IE打开）： |
